Равносторонний сваг.

Построение:

1) Проводим к сгибу ткани перпендикуляр, на котором откладываем 1/2 середины свага величину (1) -

AA1 A1A2 = 7 - 10 см (на обработку)

AA2 = 0,20 + 0,10 = 0,30 м

2) На сгибе откладываем величину (3) - глубину свага с k (2) AБ = 0,45 х 2 = 0,90 м

3) БВ = 1/2 величины (3) = 0,45 : 2 = 0,23 м

4) Из точки Б проводим перпендикуляр к сгибу

5) Из точки Б проводим дугу, равную величине нижнего провиса (4) - полученную измерением к перпендикуляру, проведенному из точки Б, ВГ = величина (4) + 5 см (на обработку),

ВГ = 85 + 5 = 0,90 м

6) Соединяя точки А2 и Г, получаем величину (2) - плечо свага с k на глубину закладываемых складок.

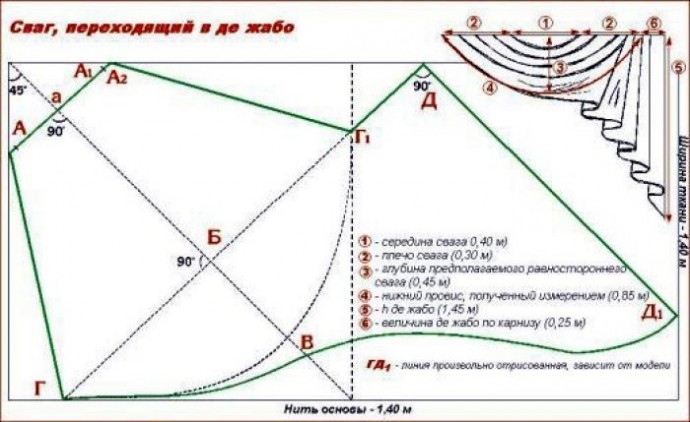

Сваг, переходящий в де жабо.

Построение:

1) Проводим к предполагаемому сгибу ткани (под углом 45°) перпендикуляр. На котором откладываем середину предполагаемого равностороннего свага величину (1) плюс припуски на обработку - 7 (10) см.

А3а = A - A1A2 = 7 - 10 см

А3А2 - середина свага = величина (1) + 14 (20) см (на обработку)

2) На предполагаемом сгибе откладываем глубину свага - величина (3) с коэффициентом (2) Б = величина (3) х k (2)

3) На предполагаемом сгибе из точки Б откладываем 1/2 глубины свага - величину(3) БВ =1/2 величину (3)

4) Из точки Б проводим перпендикуляр к сгибу по всей ширине ткани (1,40 м)

5) Из точки В проводим дугу, равную величине нижнего провиса (4), полученного измерением к проведенному перпендикуляру из точки Б.

6) Соединяя точки А3 и Г, а также А2 и Г1, получаем плечи свага с k сборки на глубину закладываемых складок

7) Г1Д - величина де жабо по карнизу с k сборки - на глубину закладываемых складок.

8) Из точки Д проводим перпендикуляр, l - 1,45 м (ширина ткани).

9) ДД1 - высота де жабо.

10) ГД1 - произвольная линия нижнего провиса свага, переходящего в де жабо(зависит от модели).

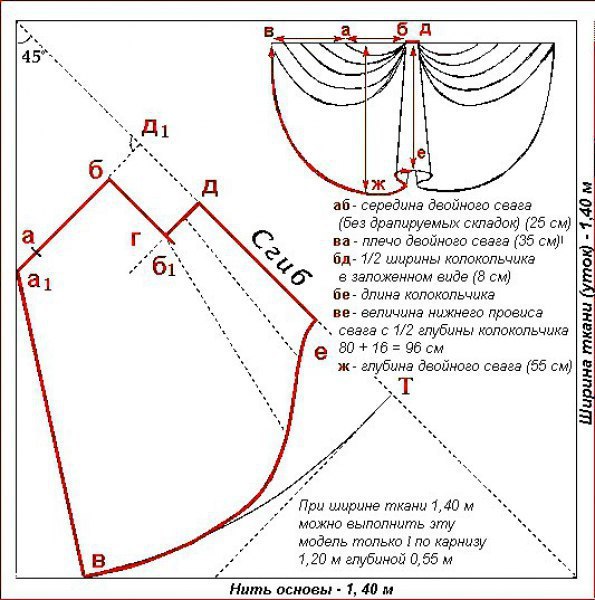

Двойной сваг с колокольчиком.

Построение:

1) Проводим к сгибу ткани перпендикуляр, на котором откладываем величину аб = 25 см + aa1 (7 см на обработку) + величину бд1 (1/2 ширины колокольчика - 12 см) = 44 см

2) На сгибе откладываем д1д = 20 - 25 см (величина зависит от драпируем ости ткани)

3) Из точки б проводим вниз перпендикуляр = величине д1д + 3 (5) см (на обработку складок и колокольчика) вв1 =дд1 + 3(5)см гб1 - разрез

4) Из точки д к сгибу проводим угол, на котором откладываем 1/2 ширины колокольчика бд1 = гд (4 + 8 = 12 см)

5) По сгибу из точки д1 откладываем величину ж с k (2) - точка T; T = 0,45 х 2 = 0,90 м; с k (1,8) - 45 x 1,8 = 81 см

6) Из точки T проводим перпендикуляр к сгибу

7) От точки д откладываем величину колокольчика l (0,40)

8) Из точки T вверх проводим дугу, равную величине ве(по эскизу, полученую измерением) = 1/2 величины нижнего провиса + 1/2 ширины колокольчика 80 + 16 = 96 ве - предпологаемый срез свага

9) Соединяя точки в и a1, получаем плечо свага с k на сборку драпируемых складок.
